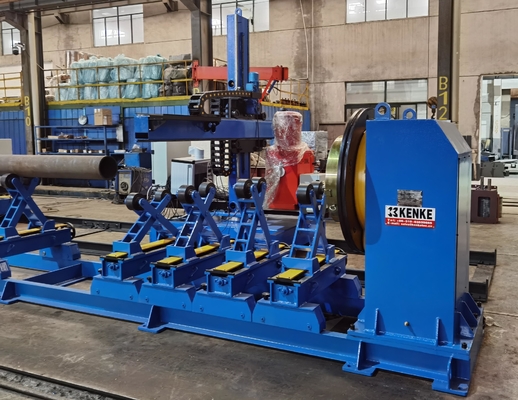

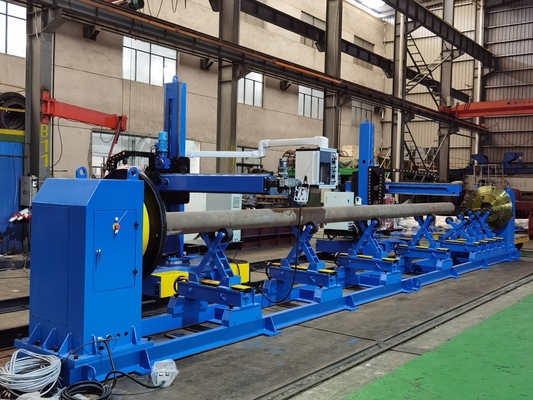

VFD TWB40 Positionneur de soudage de tuyaux avec 3 rouleaux à mâchoires et deux rouleaux de support

Solution de positionnement à forte charge pour le soudage circonférentiel de tuyaux

Le TWB40 est un positionneur de soudure de tuyaux de haute performance conçu pour faire pivoter et serrer avec précision des composants cylindriques pour les opérations de soudure de circonférence.Il intègre un puissant support de tête, des rouleaux à double support réglables, et un rouleau à 3 mâchoires autocentré pour une manipulation flexible et sûre des tuyaux.Ce positionneur est particulièrement adapté pour les applications de soudage TIG/MIG/MAG à haute ampérature sur les récipients sous pression, des pipelines et des composants tubulaires longs.

Structure et caractéristiques

• Tête avec entraînement pivotant:
  L'entraînement rotatif principal est constitué d'un moteur CA + réducteur de vers.assurer un rendement de transmission élevé et une rotation stable.

• Système à rouleaux à double support:
  Deux rouleaux de support réglables sont inclus, avec des roues en acier sur des poutres surélevées manuellement.L'espacement et la hauteur des rouleaux peuvent être ajustés pour s'adapter aux diamètres des récipients jusqu'à 720 mm (ou 1150 mm avec des adaptateurs de buse)Un système de vis à plomb manuel + bogie permet un positionnement linéaire des rouleaux.

• Rameau de base pour véhicules lourds:
  La base est soudée à partir d'acier profilé et de plaques épaisses.

• 3-Jaw Self-Centered Chuck: Je suis un joueur de football.
  Le mandrin standard permet de serrer rapidement les extrémités des tuyaux dans une plage de diamètre de 100 à 500 mm. Monté via des boulons en T sur la table tournante.

• Système de contrôle:
  Équipé d'un VFD (Variable Frequency Drive) pour un réglage de vitesse sans pas et d'une boîte de télécommande câblée de 6 mètres pour un fonctionnement à distance de sécurité.

Spécifications techniques

Principaux avantages

• Rotation à couple élevé pour tuyaux lourds

• Système polyvalent de support de rouleaux pour pièces de taille multiple

• Chaque pièce est équipée d'un dispositif d'autocentrage pour une installation rapide des tuyaux.

• Contrôle de rotation entièrement variable

• Compatible avec les procédés TIG/MIG/MAG

• Conception modulaire et réalisable
