Plate-forme de levage lourde pour le soudage longitudinal de couture de tuyaux de grand diamètre

Plateforme de levage lourde pour le soudage longitudinal des coutures de tuyaux de grand diamètre

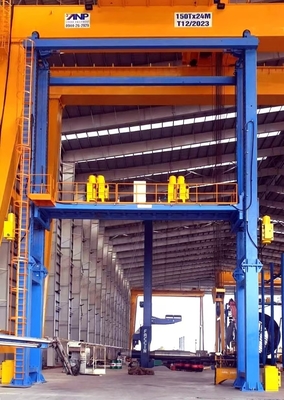

La plateforme de soudage de type portique MH150 est un système de levage de qualité industrielle conçu pour le soudage longitudinal (LS) de haute précision sur des pièces de travail cylindriques extra-grandes telles que des tours éoliennes,récipients sous pressionAvec une course de levage maximale de 7500 mm et une envergure de plate-forme de 15 m × 9,8 m, il offre des performances robustes, une grande capacité de charge et des systèmes de sécurité fiables pour l'opérateur.

Vue d' ensemble du système

• Structure du bâtiment
  Le système est composé de deux colonnes verticales (parties supérieure et inférieure), d'une plateforme de levage, d'un mécanisme de levage, de modules de glissement motorisés à double axe, d'échelles de sécurité et d'un système de contrôle électrique complet.

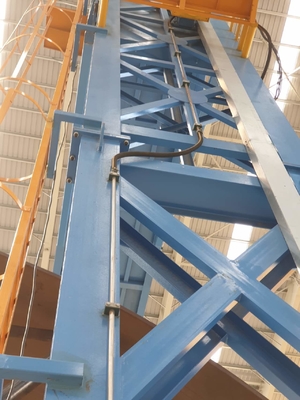

• Colonnes:
  Construit avec des profils et des plaques soudés. La section supérieure comprend des voies verticales pour un déplacement précis de la plate-forme vers le haut et vers le bas. La conception assure une excellente rigidité et un équilibre structurel.

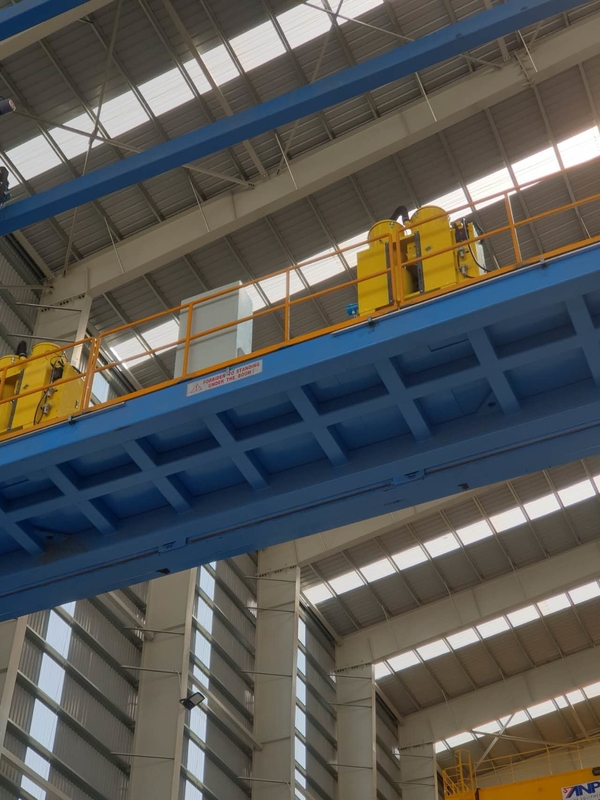

• Plateforme de levage:
  Fabriqué à partir d'un cadre soudé en profil et en plaque avec plancher antidérapant et garde-corps à trois côtés.

  • Voiture de guidage avec six ensembles de roues de guidage réglables excentriquement.

  • Système d'arrêt de chute qui verrouille mécaniquement le chariot en cas de défaillance de la chaîne.

  • Deux unités motorisées (300 × 300 mm) pour l'installation de torches de soudage, avec guidage linéaire à support et à pignon.

• Le mécanisme de levage:
  Utilise deux moteurs de freinage à courant alternatif de 3 kW dotés d'un système d'entraînement à chaîne et à roulettes, équipés de contrepoids pour un levage en douceur et stable.

Spécifications techniques

Principales caractéristiques

• Moteurs à double élévation avec contrepoids pour un mouvement vertical en douceur

• Structure soudée lourde, adaptée à de grands tuyaux jusqu'à 15 m de diamètre

• Ensembles réglables de roues de guidage anti-dérive pour une orientation verticale précise

• Mécanisme intégré de sécurité antichute

• Mécanismes coulissants à double axe pour le positionnement souple de la torche de soudage

• Conçus pour une utilisation continue (24/7) dans des environnements côtiers à haute humidité
