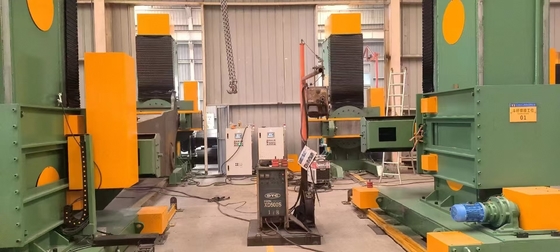

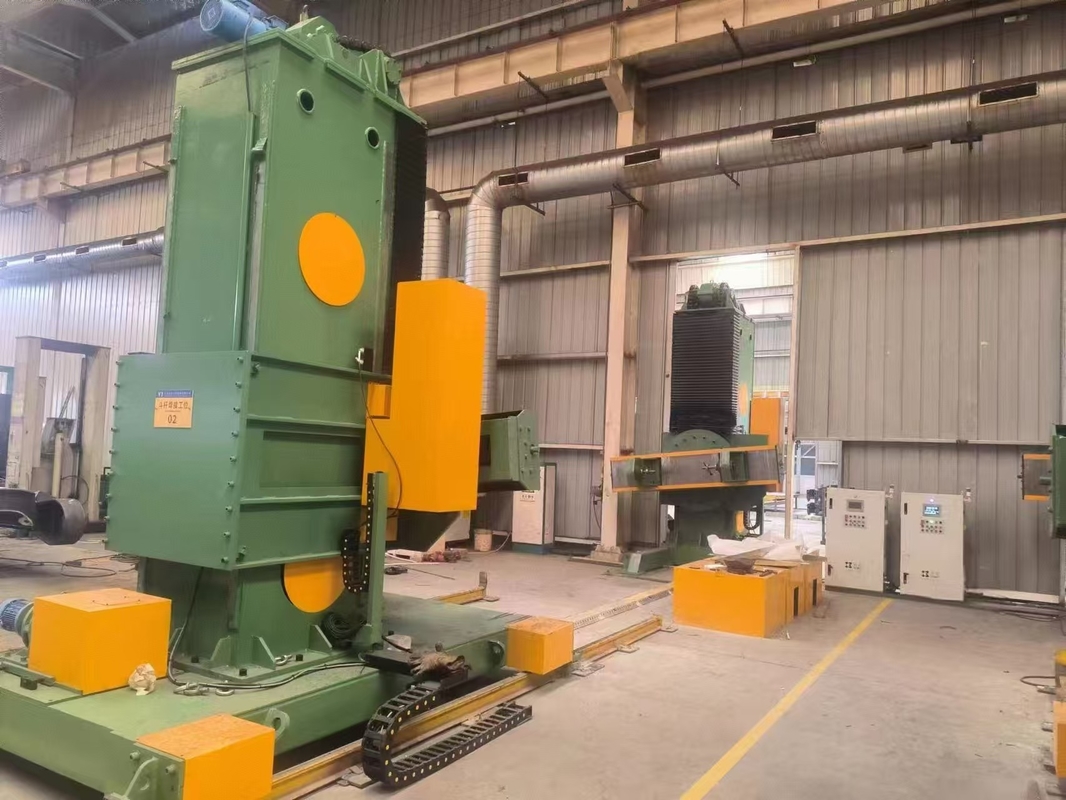

STWB100 Positionneur de levage asynchrone tête et queue

Je suis désolée.Le positionneur de levage asynchrone tête et queue STWB100 est un dispositif spécialisé conçu pour faciliter le soudage et l'assemblage de grandes pièces en réglant leur position et leur angle,améliorer ainsi la commodité opérationnelle et la qualité du soudage.Je suis désolée.

Principales caractéristiques:

• Composition structurelle: Le positionneur se compose principalement d'une colonne active, d'une colonne passive, d'un chariot de déplacement, d'un mécanisme d'inclinaison, d'un mécanisme de levage, d'un dispositif conducteur et d'un système de commande.Je suis désolée.

• Conception de la colonne: Les colonnes sont dotées d'une structure en boîte creuse, fabriquée à partir d'acier profilé et de plaques d'acier au carbone de haute qualité par soudage.Les colonnes adoptent une configuration rectangulaire de poutre et de rail de guidage, avec les rails de guidage en acier 45#. Le post-soudage, le recuit de soulagement et l'usinage de précision sont effectués pour assurer une excellente rigidité et résistance,maintenir les performances sans déformation pendant une utilisation prolongée.Je suis désolée.

• Voiture à colonne passive: La colonne passive est montée sur un chariot de transport comprenant une base, des roues de transport, un arbre de traction, un arbre entraîné, des composants de transmission et des pinces de rails.La base est une structure de cadre rectangulaire soudée à partir de profils et de plaquesLes composants tels que les roues de déplacement, les arbres motopropulseurs et les arbres entraînés sont usinés avec précision à partir d'acier au carbone de haute qualité.Je suis désolée.

• Mécanisme d'inclinaison: Ce mécanisme comprend une unité d'entraînement et des appareils. L'unité d'entraînement utilise un moteur de freinage à courant alternatif couplé à un réducteur d'engrenages à ver.,Les caractéristiques d'auto-verrouillage combinées du moteur de freinage à courant alternatif et de l'engrenage à ver garantissent que la table de travail peut être verrouillée en toute position.Je suis désolée.

• Le roulement de pivotement: Un roulement à bille à une rangée est utilisé, offrant une structure rationnelle, une bonne rigidité, un poids léger et une durée de vie prolongée.Il est équipé d'un joint en caoutchouc résistant à la chaleur pour empêcher les fuites de lubrifiant et l'entrée de poussière externe, ce qui le rend adapté à des environnements de soudage difficiles.Je suis désolée.

• Le mécanisme de levage: Composé d'un moteur-réducteur, de roulettes, de chaînes, de dispositifs de guidage et de contrepoids, ce mécanisme est actionné par le moteur-réducteur entraînant les roulettes et les chaînes,provoquant le déplacement vertical de la plaque coulissante le long des rails de guidageLes caractéristiques de double auto-verrouillage du moteur de freinage à courant alternatif et de l'engrenage à ver assurent que la plaque coulissante peut être verrouillée en toute sécurité.Je suis désolée.

• Dispositif de guidage: En reliant la colonne et la plaque coulissante, le dispositif de guidage possède une capacité de charge élevée.d'un diamètre d'environ 30 mm,Cette conception permet de régler facilement l'écart entre le dispositif de guidage et la colonne, et des couvertures de protection sont fournies.Je suis désolée.

Portée de la livraison:

1. Unité principale: y compris la colonne active, la colonne passive, le chariot de transport, le mécanisme d'inclinaison et le mécanisme de levage.Je suis désolée.

2. Système de commande électrique: Gère les différentes fonctions du positionneur, assurant un bon fonctionnement.Je suis désolée.

3. Panneau de commande: Permet aux opérateurs de contrôler et de régler l'équipement.Je suis désolée.

4. Pendant à distance: Fournit des capacités de fonctionnement à distance, améliorant la commodité et la sécurité.Je suis désolée.

Grâce à sa conception avancée et à sa fabrication de haute qualité, le positionneur de levage asynchrone tête et queue STWB100 garantit l'efficacité et la fiabilité du soudage et de l'assemblage de grandes pièces.
