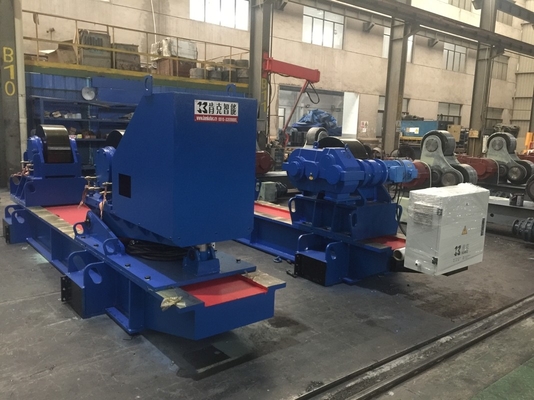

Enroulez la chaîne de production de tour ajustement hydraulique vers le haut de diamètre du tuyau 20Ton 3m de rotateur
Les rouleaux de rotation sont conçus dans le modèle réglable de ligne centrale. Avec ce type de rouleau, les roues sont conduites synchronizedly par deux moteurs de contrôle d'inverseur. Les petits pains de rotation, qui maintiennent une ligne centrale constante, peuvent tourner des morceaux de travail avec des diamètres s'étendant aussi petits que 1000mm jusqu'à 8000mm et capacités de charge de 2 tonnes jusqu'à 1 000 tonnes métriques.
Les rouleaux de PU/rubber-tired soutiennent la charge. La conception protège l'unité centrale contre la surcharge et fournit l'appui puissant.
| Modèle |
Chargement maximum
(Kilogramme)
|
Diamètre appliqué du travail
(millimètre)
|
Diamètre de roue et largeur (millimètres) |
Vitesse linéaire de roue (mm/min) |
Puissance de moteur (kilowatts) |
| Le caoutchouc ou unité centrale |
Métal |
| GK-5-M |
5000 |
Φ250-2300 |
Φ250*100 |
2*Φ240*20 |
100-1000
Par l'inverseur stepless
|
2×0.37 |
| GK-10-M |
10000 |
Φ320-2800 |
Φ300*120 |
2*Φ290*25 |
2×0.55 |
| GK-20-M |
20000 |
Φ500-3500 |
Φ350*120 |
2*Φ340*35 |
2×1.1 |
| GK-40-M |
40000 |
Φ600-4200 |
Φ400*120 |
2*Φ390*45 |
2×1.5 |
| GK-60-M |
60000 |
Φ750-4800 |
Φ450*120 |
2*Φ440*60 |
2×2.2 |
| GK-80-M |
80000 |
Φ850-5000 |
Φ500*120 |
2*Φ490*70 |
2×3 |
| GK-100-M |
100000 |
Φ1000-5500 |
Φ500*120 |
2*Φ490*100 |
2×4 |
Modèle : GK-10-F
Type : la Difficulté-sur-terre, coup monté hydraulique
- Chargement maximum : 10T
- Diamètre de tuyau : 600-3500mm
- Taille de rouleau : ɸ 350mmx120mm
- Puissance de station de pompage : 1.5kw
- Pression de station de pompage : 21MPa
- Le rotateur se compose par deux unités impuissantes pour la rotation.
Il se compose par le sous-sol, le circuit hydraulique et le système électrique.
- Le sous-sol est en structures soudées. Toutes les coutures sont soudées à la force égale et le traitement thermique sera effectué après soudure, pour n'assurer aucune longue période de déformation même. La surface de sous-sol est finement usinée.
- Les rouleaux sont matériel d'unité centrale (rivage-Un de 90 degrés).
- Les rouleaux distancent est ajustés par le cylindre hydraulique. Il y a deux cylindres à l'intérieur du chaque lit de rouleau. Le mouvement du rouleau est drvien par le cylindre.
- L'AJUSTEMENT VERS LE HAUT du rotateur donne des mouvements dans le tuyau pour haut/bas. Tous les mouvements peuvent être commandés par la boîte à distance sans fil.
Applications de rotateur de soudure :
Les rotateurs de soudure sont très utilisés en récipient à pression, chaudière, équipements chimiques, pétrole et gaz, cuve de stockage, réservoir d'eau, conduite d'eau, chantier naval, énergie éolienne.
Notes pour notre rotateur de soudure :
Vitesse de rotation variable de 100 à 1000 mm/min
Roues capitonnées avec le caoutchouc résistant : Inclus sur les modèles WR-100 et plus petit
La boîte à télécommande avec l'envergure de 15 m, et permet l'ajustement de la vitesse tournante - affichage numérique dans mm/min, en avant et rotation inverse, et arrêt.
Sur commande - le LD représente des navires de grand diamètre
Le tir a soufflé le cadre au ½ de SA 2 : inclus
Conducteur variable (VFD) de fréquence
Rotateurs sur commande de soudure disponibles
